DC-Integra 3D/Anker

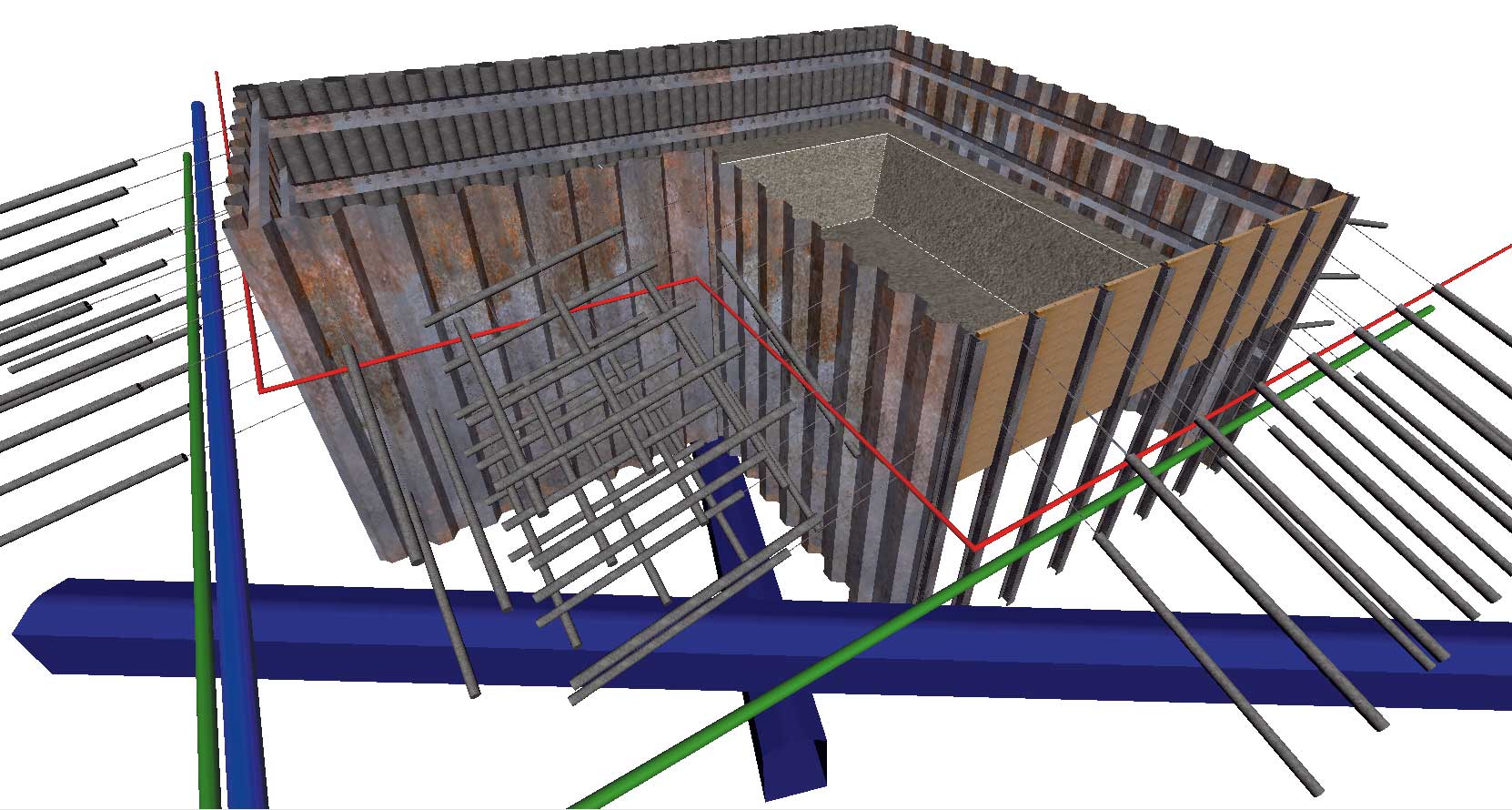

Mit dem Add-on DC-Integra 3D/Anker können Ankerlagen und Gurtungen in 3D dargestellt werden. Des Weiteren lässt sich in einer Kollisionsprüfung ermitteln, ob die Anker untereinander oder mit Sparten und Gebäuden kollidieren.
Screenshots
Videos
Beispielvideo für das Arbeiten mit DC-Integra 2D: Plan, Wandarten, Aufruf des zugehörigen Berechnungsprogramms, Übertragung von Schichttiefen und Wasserständen, Integration von Ergebnisgraphiken.
47,75MB
Beschreibung
- Als Zusatzoption zu DC-Integra/3D
- 3D-Darstellung von Ankerlagen und Gurtungen
- Angaben Anker: Tiefe, Länge und Neigung
- Angaben Verpresskörper: Länge und Durchmesser
- Berücksichtigung von einem angegebenen Mindestabstand zwischen Verpresskörper und Sparten bzw. Gebäuden

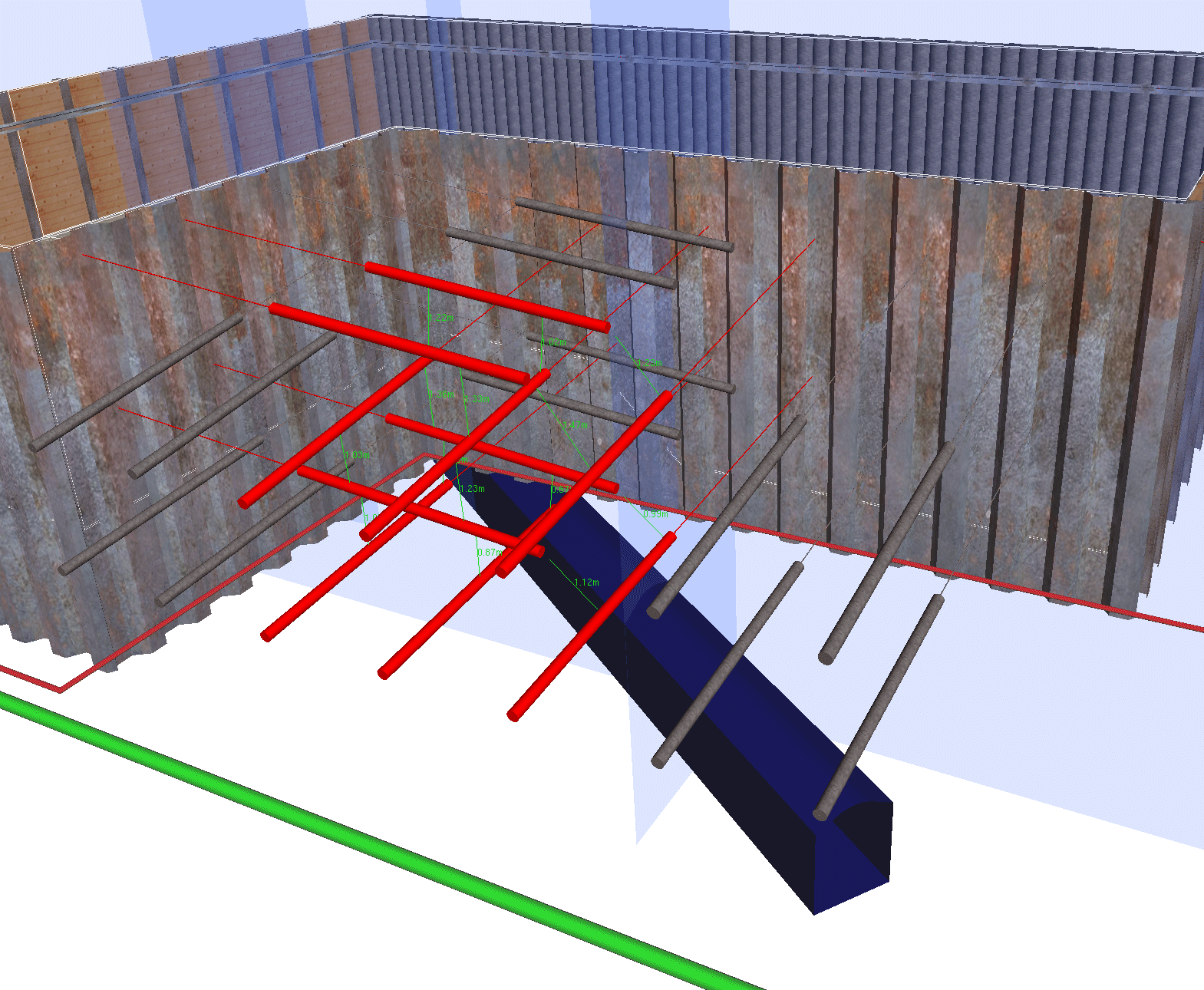

- Kollisionsprüfung zwischen Ankern und zwischen Anker und Sparten bzw. Gebäuden
- Vermaßung der kritischen Abstände
- Veränderung der Ankertiefe und/oder -neigung an Problempunkten
- Nur erhältlich mit DC-Integra und DC-Integra/3D
