DC-Lamelle

Mit DC-Lamelle kann die Standsicherheit von Schlitzwandlamellen nach DIN 4126 berechnet werden. In der Berechnung lassen sich sowohl Leitwände als auch Ecklamellen berücksichtigen.

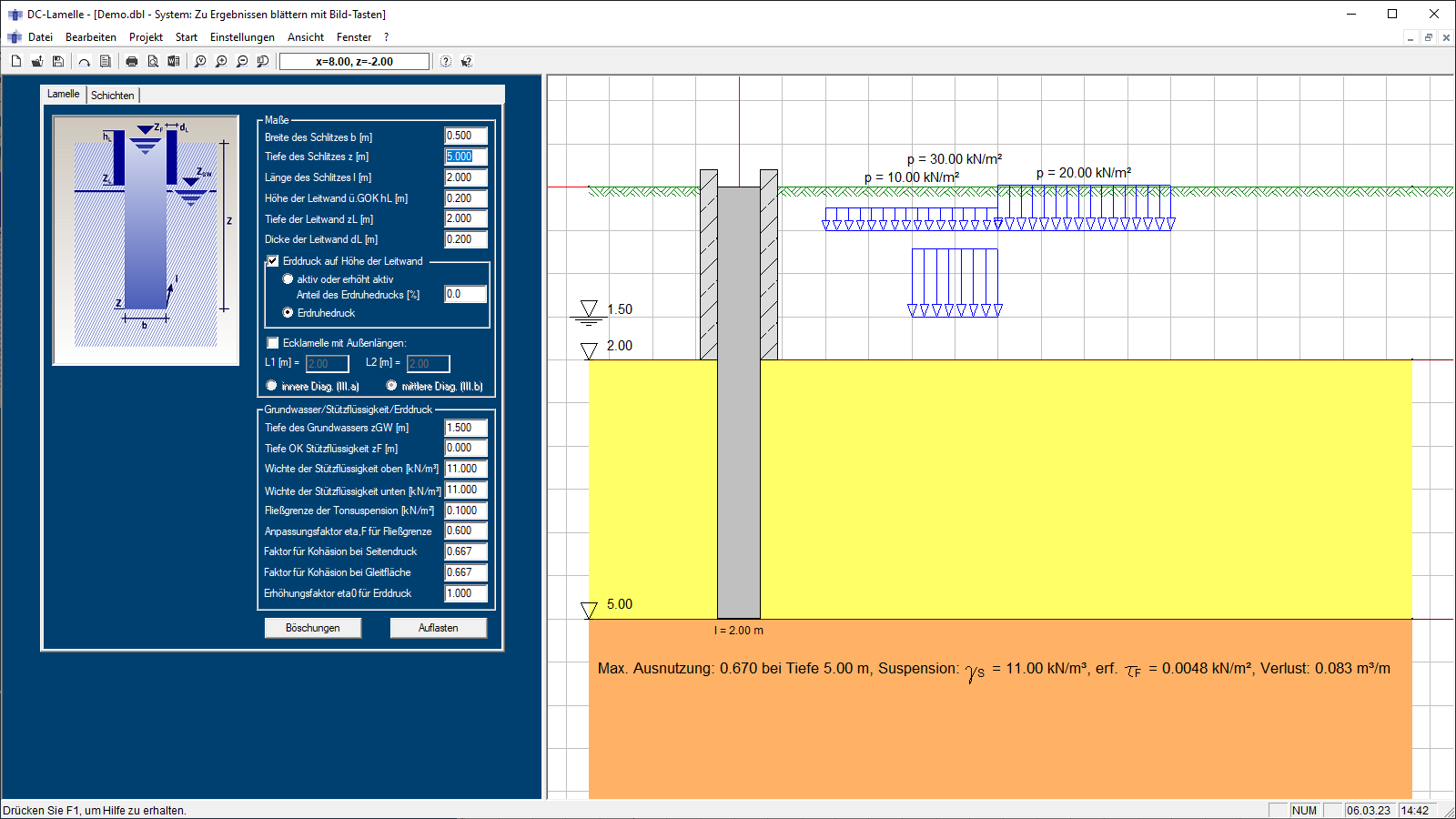

Screenshots
Dokumente
Produktblatt DC-Lamelle

Produktinformation zu DC-Lamelle

0,13MB

Videos
DC-Lamelle

Berechnung der Stabilität von Schlitzwandlamellen nach DIN 4126:2013 und Eurocode 7, einschl. Ecklamellen nach Triantafyllidis

156,41MB

Beschreibung
  • Eingabe der Abmessungen der Schlitzwand und der Leitwand und der erforderlichen Parameter der Stützflüssigkeit
  • Berücksichtigung von Ecklamellen nach dem Verfahren von Triantafyllidis, Vogelsang und Grandas-Tavera
  • Variable horizontale Bodenschichtung
  • Horizontales oder geneigtes Gelände mit bis zu zwei Böschungen
  • Zur genauen programminternen Modellierung des Systems (u.a. Bodenschichtung) ist ein Import von DXF-Grafiken als Hintergrund möglich
  • Maximal 10 Flächenlasten, die für den Ruhedruck auf die Leitwand und den Seitendruck auf den Gleitkeil einzeln oder gemeinsam angesetzt werden können
  • Bilinearer Ansatz für den Seitendruck gemäß DIN 4126
  • Berücksichtigung der Leitwand mit stützendem Ruhedruck
  • Berechnung von Verlust an Stützflüssigkeit durch Eindringung in den Boden
  • Nachweis der Sicherheit gegen den Zutritt von Grundwasser in den Schlitz und gegen Verdrängen von Stützflüssigkeit
  • Nachweis der Sicherheit gegen Abgleiten von Einzelkörnern oder Korngruppen
  • Nachweis der Sicherheit gegen den Schlitz gefährdende Gleitflächen im Boden
  • Nachweis der erforderlichen Fließgrenze der Stützflüssigkeit
  • Detaillierte und graphische Darstellung von Ausnutzung, Druckgefälle, Eindringtiefe, Stützkraft, Erddruck und Flankenreibung
  • Ausgabemöglichkeiten: Drucker, PDF
  • Schnittstellen: RTF-Export nach MS Word, Grafik-Export im JPG-Format, DXF-Export



Normen

  • EN 1997-1
  • DIN EN 1997-1
  • DIN 1054
  • DIN 4126
