Beschreibung

• Wählbare Pfahltypen: Bohrpfähle, Verdrängungspfähle (Rammpfähle) und Mikropfähle (Verpresspfähle)
• Als Druck- oder Zugpfähle
• Vertikal oder mit Neigung

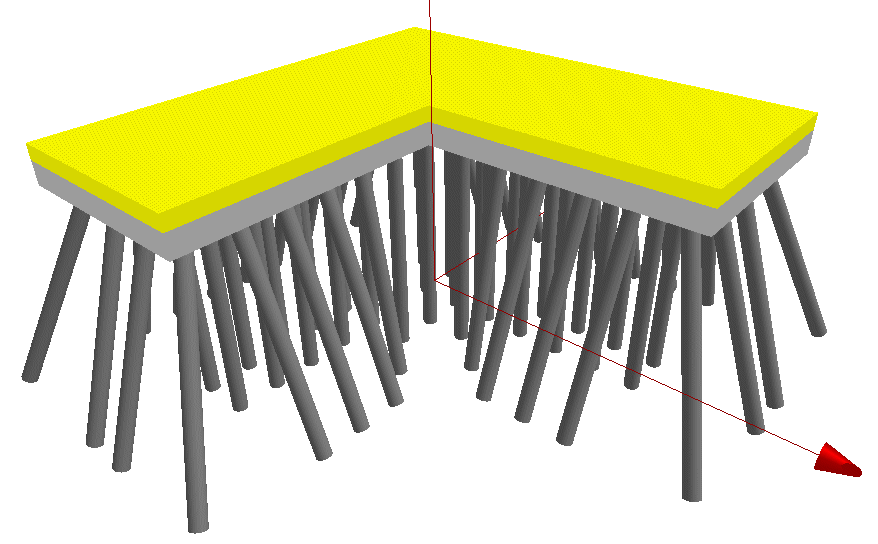

• Kombinierte Pfahl-Plattengründung (KPP) mit Berücksichtigung von Pfahl-Pfahl und Pfahl-Platte Interaktionen
• Berechnung einer gebetteten Platte ohne Pfähle möglich
• Variable horizontale Bodenschichtung mit Angabe der charakteristischen Kennwerte: Mantelreibung, Spitzendruck und Steifemodul für Bettung
• Hinterlegte Kennwerte für Mantelreibung und Spitzendruck nach DIN 1054, ÖNORM B 1997 und EA-Pfähle für bindige und nicht bindige Böden und Fels
• Mehrere Lastfälle mit vertikalen und horizontalen Einzel- und Linienlasten sowie Einzel- und Linienmomenten, Flächenlasten

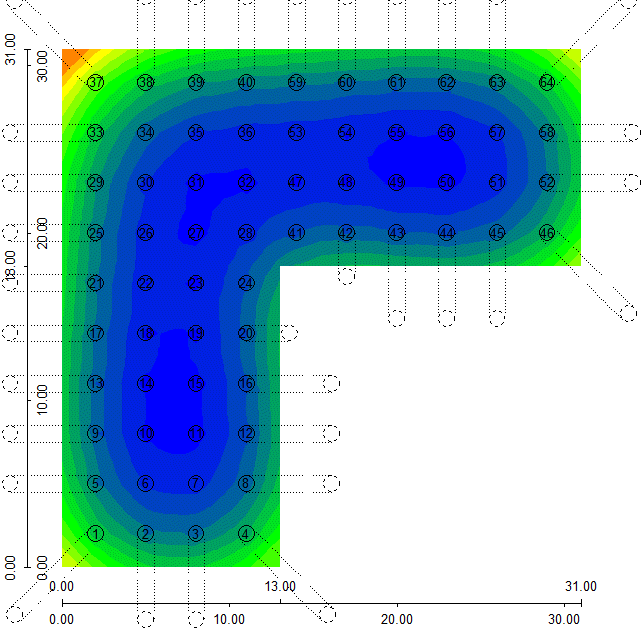

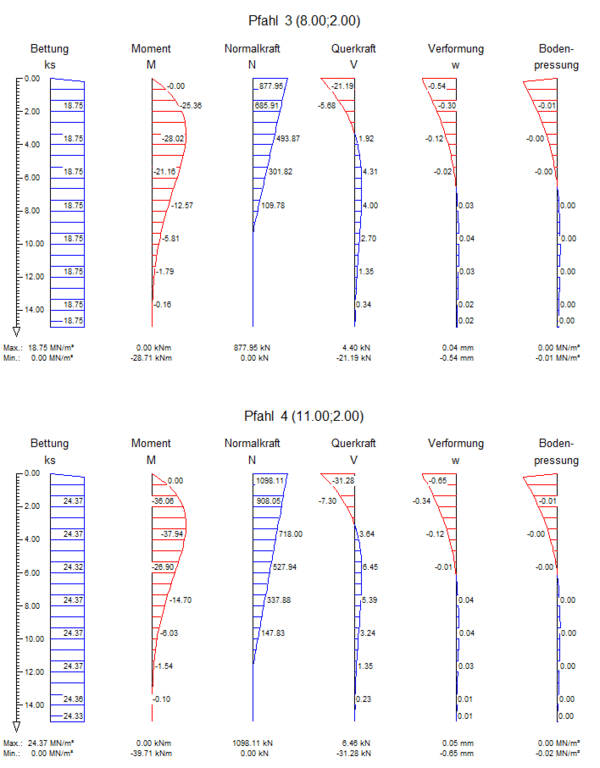

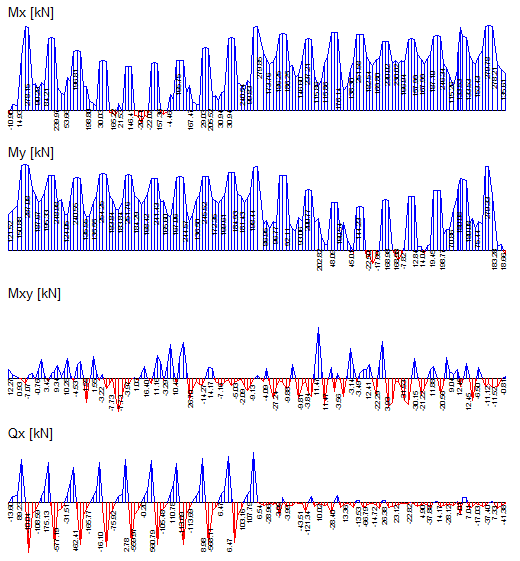

• Berechnung und Darstellung von Pfahlschnittgrößen, Pfahlsetzungen einschließlich Interaktionen, Bodenpressung und Verformungen und Plattenschnittgrößen
• Berechnung der elastischen Bettung der Platte unter Berücksichtigung der Auflagerwirkung auf die Pfähle (FEM-Methode mit isoparametrischen Viereckelementen)
• Berechnung der KPP unter Berücksichtigung der gegenseitigen Beeinflussung von Pfahl-Pfahl und Pfahl-Platte nach El Gendy, Hanisch, Kany
• Berechnung der Lastverteilung auf die Pfähle und der erforderlichen Pfahllängen
• Automatische Iteration zum Gleichgewicht zwischen Plattenbettung und Pfahlsetzung
• Bemessung der Pfähle und der Platte, Berechnung der erforderlichen Bewehrung und, sofern erforderlich, Durchstanznachweis an den Pfahlköpfen
• Detaillierte und grafische Ausgabe der einzelnen Lastfälle
• Ausgabemöglichkeiten: Drucker, PDF
• Schnittstellen: RTF-Export nach MS Word, Grafik-Export im JPG-Format, DXF-Export

Normen Grundbau

• EN 1997-1
• DIN EN 1997-1
• ÖNORM B 1997-1-1
• NF EN 1997-1
• BS EN 1997-1
• UNI EN 1997-1 mit NTC 2018
• UNE EN 1997-1
• DIN 1054
• DIN EN 1536
• BS 8004
• SIA 267
• ÖNORM B 4440
• EA-Pfähle

Normen Stahlbeton

• EN 1992
• DIN EN 1992
• ÖNORM B 1992
• NF EN 1992
• BS EN 1992
• UNI EN 1992
• DIN 1045
• SIA 262
• ÖNORM B 4700
• BS 8110

Normen Stahlbau

• EN 1993
• DIN EN 1993
• ÖNORM B 1993
• NF EN 1993
• BS EN 1993
• UNI EN 1993
• SIA 263
• BS 5950
