DC-Pfahlrost Light

Mit dem Programm DC-Pfahlrost Light können Pfahlgruppen mit einer lastverteilenden Kopfplatte berechnet werden. Die Last wird auf die Pfähle verteilt und die erforderlichen Pfahllängen werden ermittelt.

Screenshots
Dokumente
Produktblatt DC-Pfahlrost

Produktinformationen zu DC-Pfahlrost

0,34MB

Videos
DC-Pfahlrost

Beispielvideo für das Arbeiten mit dem Programm DC-Pfahlrost: Berechnung von Pfahlgruppen und Kombinierte Pfahl-Platten-Gründungen (KPP) Eingabe, Konfiguration, Berechnung und Ergebnisausgabe

32,26MB

Beschreibung
  • Wählbare Pfahltypen: Bohrpfähle, Verdrängungspfähle (Rammpfähle) und Mikropfähle (Verpresspfähle)
  • Druck- oder Zugpfähle
  • Vertikal oder mit Neigung

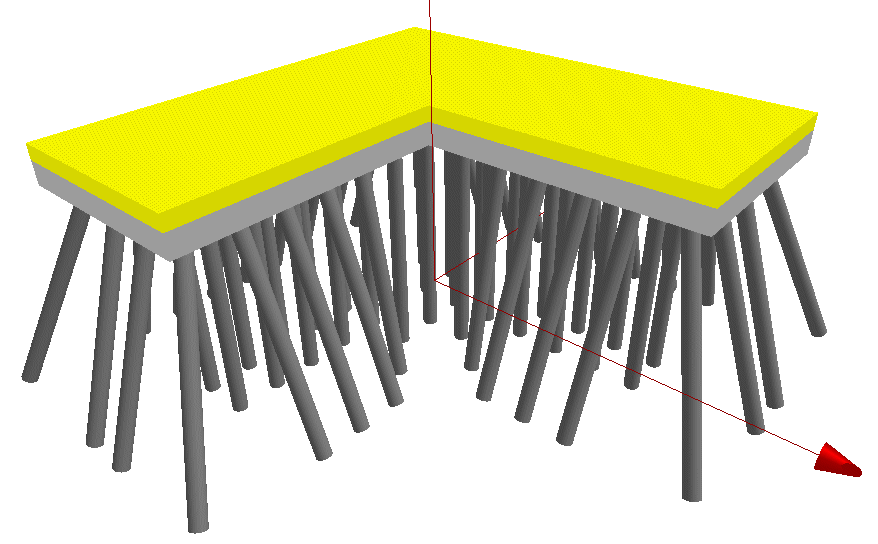

  • Pfahlgruppe mit lastverteilender Kopfplatte ohne elastische Bettung und keine Berücksichtigung von Pfahl-Pfahl und Pfahl-Platte Interaktionen
  • Berechnung einer gebetteten Platte ohne Pfähle möglich
  • Variable horizontale Bodenschichtung mit Angabe der charakteristischen Kennwerte: Mantelreibung, Spitzendruck und Steifemodul für Bettung
  • Hinterlegte Kennwerte für Mantelreibung und Spitzendruck nach DIN 1054, ÖNORM B 1997 und EA-Pfähle für bindige und nicht bindige Böden und Fels
  • Mehrere Lastfälle mit vertikalen und horizontalen Einzel- und Linienlasten sowie Einzel- und Linienmomente, Flächenlasten

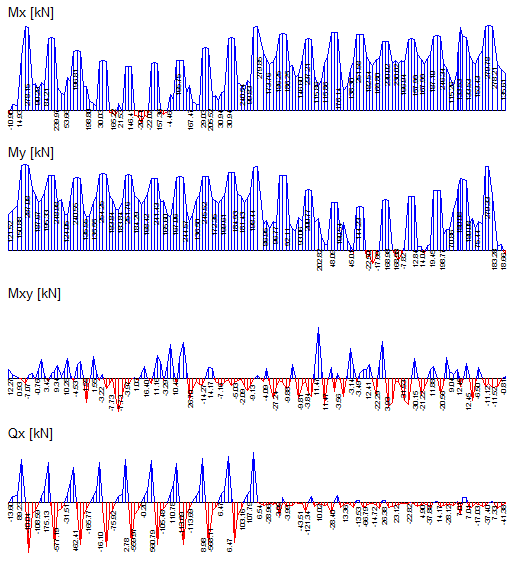

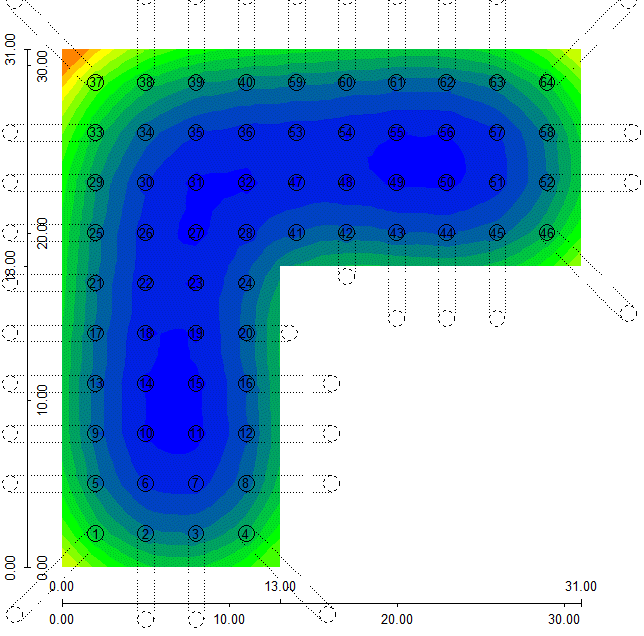

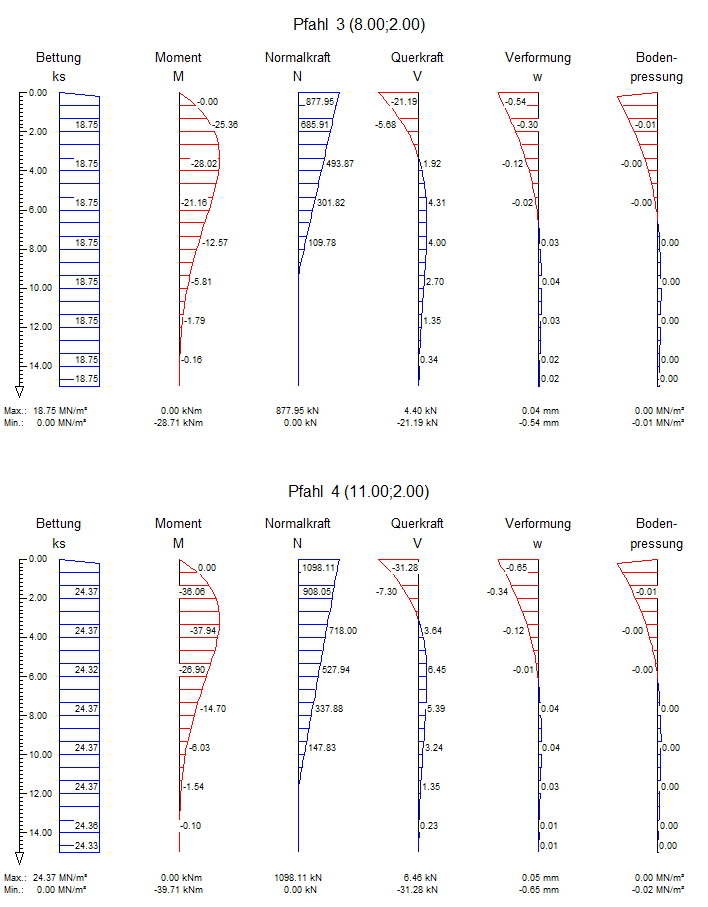

  • Berechnung und Darstellung von Pfahlschnittgrößen, Pfahlsetzungen und Plattenschnittgrößen
  • Berechnung der Platte mit Auflagerung auf die Pfähle (FEM-Methode mit isoparametrischen Viereckelementen)
  • Berechnung der Lastverteilung auf die Pfähle und der erforderlichen Pfahllängen
  • Bemessung der Pfähle und der Platte, Berechnung der erforderlichen Bewehrung und, sofern erforderlich, Durchstanznachweis an den Pfahlköpfen
  • Detaillierte und grafische Ausgabe der einzelnen Lastfälle
  • Ausgabemöglichkeiten: Drucker, PDF
  • Schnittstellen: RTF-Export nach MS Word, Grafik-Export im JPG-Format, DXF-Export



Normen Grundbau

  • EN 1997-1
  • DIN EN 1997-1
  • ÖNORM B 1997-1-1
  • NF EN 1997-1
  • BS EN 1997-1
  • UNI EN 1997-1 mit NTC 2018
  • UNE EN 1997-1
  • DIN 1054
  • DIN EN 1536
  • BS 8004
  • SIA 267
  • ÖNORM B 4440
  • EA-Pfähle

Normen Stahlbeton

  • EN 1992
  • DIN EN 1992
  • ÖNORM B 1992
  • NF EN 1992
  • BS EN 1992
  • UNI EN 1992
  • DIN 1045
  • SIA 262
  • ÖNORM B 4700
  • BS 8110

Normen Stahlbau

  • EN 1993
  • DIN EN 1993
  • ÖNORM B 1993
  • NF EN 1993
  • BS EN 1993
  • UNI EN 1993
  • SIA 263
  • BS 5950
