Beschreibung

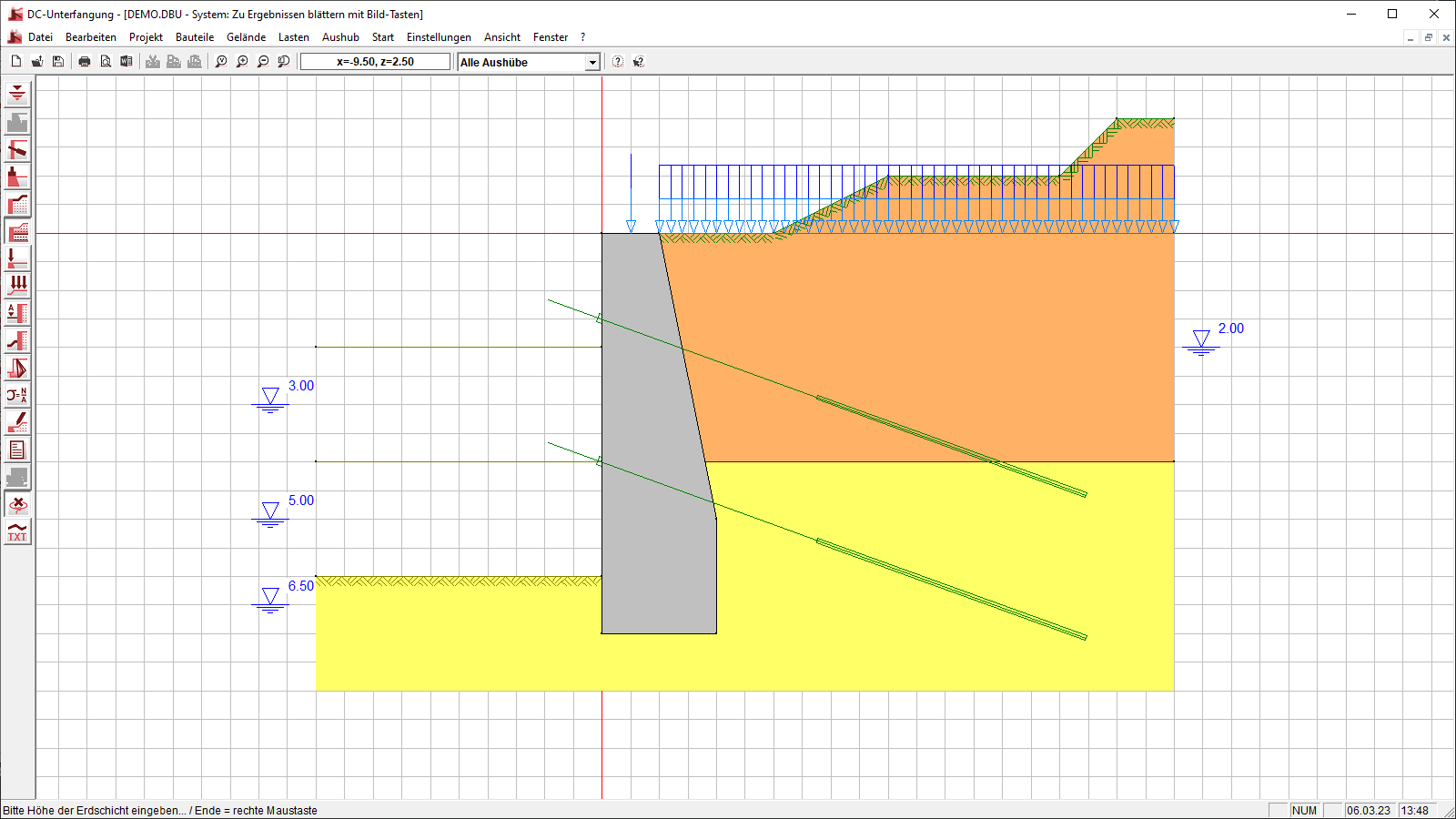

• Beliebige Geometrie des Unterfangungskörpers
• Verfestigter Bodenkörper nach DIN 4093 oder Betonkörper nach EC 2
• Beliebige Ankerlagen und Steifen. Berücksichtigung von Vorverformung, Federkonstante, und Vorspannung bei Ankern
• Verschiedene Fußfesthaltungen auswählbar
• Variable horizontale Bodenschichtung
• Horizontales und geneigtes Gelände
• Beliebige Vorbau- und Rückbauzustände, Ankerlagen und Steifen je Bauzustand wählbar
• Eingabe der Grundwasserstände zur Berücksichtigung des Auftriebs
• Zur genauen programminternen Modellierung des Systems (u.a. Geländeverlauf und Bodenschichtung) ist ein Import von DXF-Grafiken als Hintergrund möglich
• Mehrere Lastfälle mit vertikalen und horizontalen Einzellasten, vertikalen Streckenlasten als statische Last oder Eisenbahn-Verkehrslast, Einzelmomenten und Berücksichtigung von Erdbebenlasten und Sohlwasserdruck unter der Wand
• Unterschiedliche Erddruckansätze (aktiv, erhöht aktiv, Erdruhedruck) und Erddruckumlagerungen (u.a. Dreieck, Trapez)
• Elastische Bettung mit automatischer Anpassung an den passiven Erddruck
• Berechnung der Wandschnittgrößen mit Anker- und Bettungskräften
• Nachweise der Standsicherheit: Gleiten und Grundbruch
• Nachweis hydraulischer Grundbruch bei unterschiedlichen Wasserständen vor und hinter der Wand
• Nachweis der Ankerlängen in der tiefen Gleitfuge
• Berechnung der Setzung
• Feste Fußtiefe oder Iteration der Wandlänge
• Wandbemessung als Betonkörper mit Betondruckspannung und Druckzonenbreite
• Optionale Optimierung der Wandbreite und Ankerkraft als zusätzliche Lizenz
• Detaillierte und grafische Ausgabe der einzelnen Lastfälle
• Ausgabemöglichkeiten: Drucker, PDF
• Schnittstellen: RTF-Export nach MS Word, Grafik-Export in JPG-Format, DXF-Export

Normen Grundbau

• EN 1997-1
• DIN EN 1997-1
• ÖNORM B 1997-1-1
• NF EN 1997-1
• BS EN 1997-1
• UNI EN 1997-1 mit NTC 2018
• UNE EN 1997-1
• EN 1998-5
• DIN 1054
• DIN 4085
• DIN 4017
• DIN 4093
• SIA 267

Normen Beton

• EN 1992
• DIN EN 1992
• ÖNORM B 1992
• NF EN 1992
• BS EN 1992
• UNI EN 1992
• DIN 1045
• SIA 262
• ÖNORM B 4700
• BS 8110

Integrierte Grundbaustatik mit Schnittstelle zu DC-Unterfangung siehe Programm DC-Integra
