DC-Nagel
Berechnung von Bodenvernagelungen nach Eurocode 7 / DIN 1054:2010 und 2005 / SIA 267 und Zulassungen mit Blockgleitverfahren (KEM)
Artikelnummer: 20200036
Videos
DCNagel.avi
18,10MB
DCNagel.wmv
12,77MB
Beschreibung
Bodenvernagelung nach Eurocode 7 (DIN EN 1997-1 mit DIN 1054:2010, ÖNORM B 1997-1-1, NF EN 1997-1, BS EN 1997-1, UNI EN 1997-1 mit NTC 2008, UNE EN 1997-1 mit DB SE-C und freie Einstellungen) / DIN 1054:2005 / SIA 267 und Zulassungen
- Unterstützung aller 3 Nachweisverfahren nach Eurocode 7
- einstellbar für alle Länder
- mit Erdbebenberechnung nach Eurocode 8-5 und SIA 267
- Beliebige Schichtverläufe
- Erddruckberechnung nach Culmann
- Frei wählbare Gelände- und Wandformen
- Freie Grundwasserverläufe
- Beliebige Aushubzustände
- Einfache Eingabe: Aushub-Automatik
- Lastfälle mit Einzel- und Linienlasten
- Berechnung: allgemeines Blockgleitverfahren
- Nachweis innere und äußere Standsicherheit
- Bestimmung der Nagelkräfte und Sicherheiten
- Berechnung Nagellängen und Durchmesser
- Bemessung der Spritzbetonwand (Platte/DLT)
- Durchstanznachweis an der Nagelkopfplatte
- Standsicherheitsnachweis: Grundbruch- und Geländebruchberechnung
- Ausführliche Ergebnisausgabe

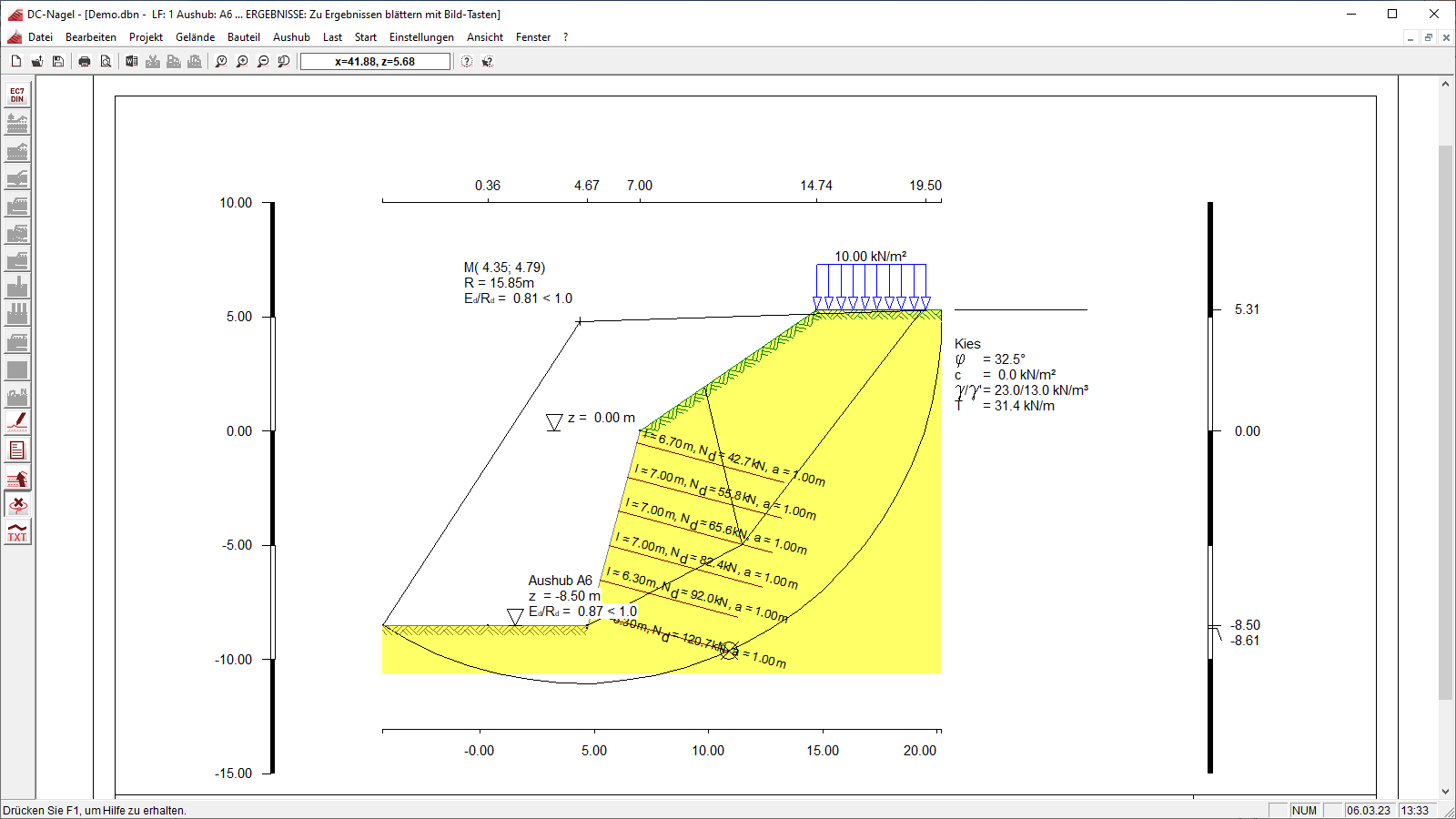

- Graphische Darstellung: Aushübe und Lastfälle
- Nagelgeometrie, Schnittgrößen, Bewehrung
- Einfache Änderung über Doppelklick
- Kopieren von Elementen
- mit Graphikelementen zeichnen und beschriften in den Ergebnisgraphiken
- Import von DXF-Graphiken als Hintergrund
- Export Graphik in JPG-Format (z.B. für Word)
- Bemessung nach Eurocode 2, DIN EN 1992, DIN 1054-1, SIA 262, ÖNORM B 1992, ÖNORM B 4700
- Deutsche, englische, französische, italienische, spanische, bulgarische Sprache
Version française: DC-Clou
Versione italiana
Versiunea romana
Integrierte Grundbaustatik mit Schnittstelle zu DC-Nagel siehe Programm DC-Integra
