DC-Baugrube

Mit dem Programm DC-Baugrube können Baugrubenwände berechnet werden. Dabei steht eine Auswahl von verschiedenen Wandtypen mit vordefinierten Querschnitten zur Verfügung. Es können bis zu 20 Aushubzustände mit Ankerlagen oder Steifen und unterschiedlichen Wasserständen definiert werden. Anhand der berechneten Schnittgrößen kann mit der Zusatzoption DC-Baugrube/DC-Bemessung die Bemessung der Wandmaterialien erfolgen.

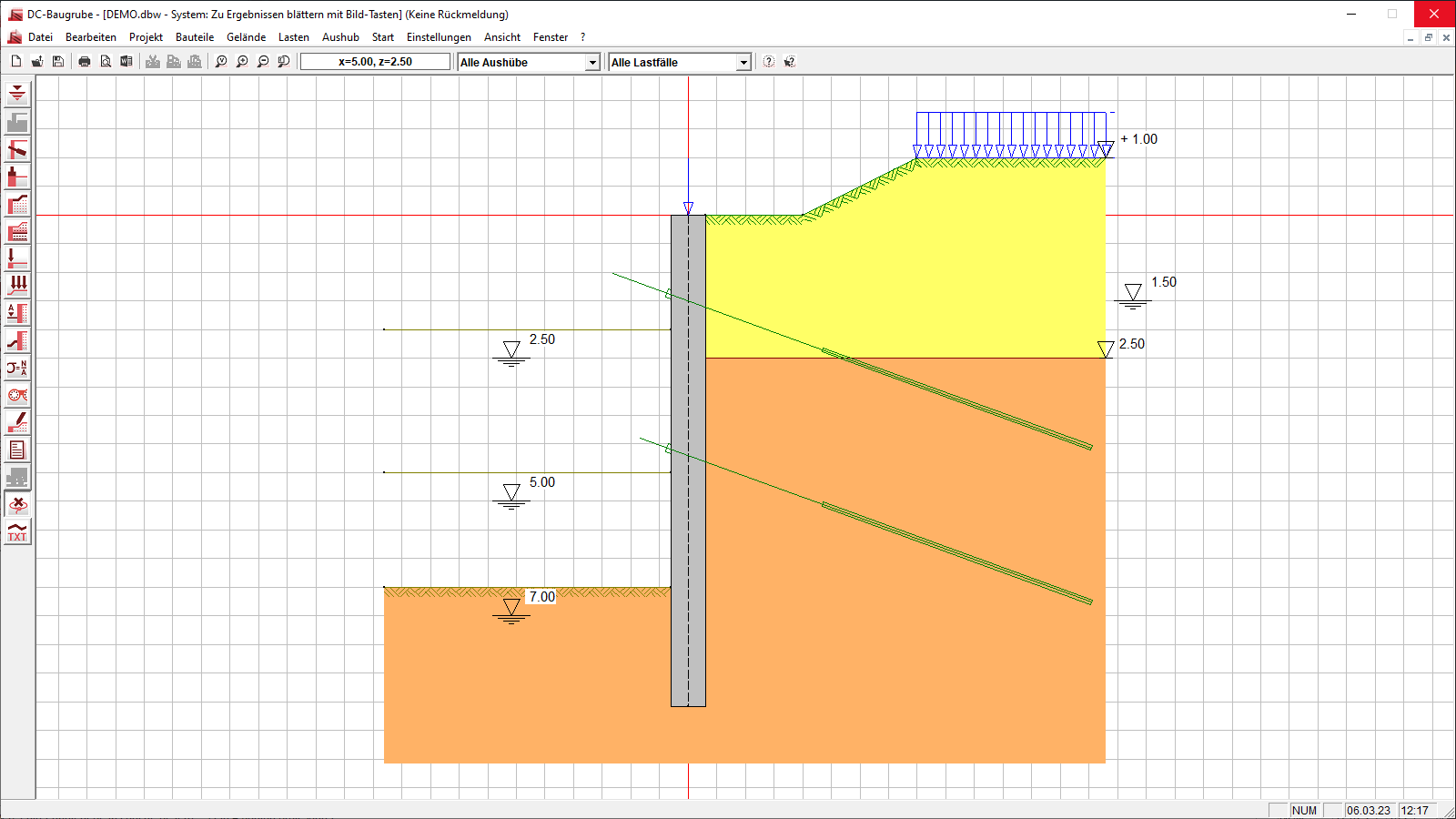

Screenshots
Dokumente
DCBaugrube.pdf

2,43MB

Videos
DCBaug_01.wmv

57,34MB

Beschreibung
  • Wählbare Wandtypen: Bohrpfahlwände, Schlitzwände, Spundwände, Trägerbohlwände, Mixed In Place (MIP)
  • Wandtypen kombinierbar (z.B. Steckträger auf Bohrpfahlwand)
  • Auswahl vordefinierter Spundwandtypen und Trägerprofile (HE-A etc.)
  • Beliebige Ankerlagen und Steifen. Berücksichtigung von Vorverformung, Federkonstante, und Vorspannung bei Ankern
  • Verschiedene Fußfesthaltungen auswählbar
  • Variable horizontale Bodenschichtung
  • Horizontales und geneigtes Gelände
  • Beliebige Vorbau- und Rückbauzustände, Ankerlagen und Steifen je Bauzustand wählbar
  • Beliebige Eingabe der Grundwasserstände vor und hinter der Wand zur Berücksichtigung einer Grundwasserabsenkung
  • Zur genauen programminternen Modellierung des Systems (u.a. Geländeverlauf und Bodenschichtung) ist ein Import von DXF-Grafiken als Hintergrund möglich
  • Mehrere Lastfälle mit vertikalen und horizontalen Einzellasten, vertikalen Streckenlasten als statische Last oder Eisenbahn-Verkehrslast, Einzelmomenten und Berücksichtigung von Erdbebenlasten
  • Unterschiedliche Erddruckansätze (aktiv, erhöht aktiv, Erdruhedruck) und Erddruckumlagerungen (u.a. Dreieck, Trapez)
  • Elastische Bettung mit automatischer Anpassung an den passiven Erddruck
  • Berechnung der Wandschnittgrößen mit Anker- und Bettungskräften
  • Nachweis der Übertragung von Vertikallasten über Spitzendruck und Mantelreibung
  • Nachweis der Vertikalkomponente des mobilisierten Erdwiderstands nach EB 9
  • Nachweis der Ankerlängen in der tiefen Gleitfuge mit Ermittlung der erforderlichen Ankerlängen
  • Nachweis hydraulischer Grundbruch bei unterschiedlichen Wasserständen vor und hinter der Wand
  • Feste Fußtiefe oder Iteration der Wandlänge
  • Ermittlung der Ankervorspannung sowie Ankerbemessung mit Prüflasten
  • Optionale Bemessung aller Bestandteile: Träger, Spundwände, Stahlbetonbauteile, Anker, Gurtung und Ausfachung mit DC-Baugrube Bemessung
  • Option Gebrauchstauglichkeitsnachweise für Stahlbeton mit DC-Riss
  • Option Nachweis Geländebruch, sofern eine Lizenz von DC-Böschung verfügbar ist
  • Berechnung der Baugrubenwände aus DC-Integra
  • Lizenzen für die Berechnung der jeweiligen Wandtypen auch einzeln erhältlich
  • Detaillierte und grafische Ausgabe der einzelnen Lastfälle
  • Ausgabemöglichkeiten: Drucker, PDF
  • Schnittstellen: RTF-Export nach MS Word, Grafik-Export in JPG-Format, DXF-Export



Normen Grundbau

  • EN 1997-1
  • DIN EN 1997-1
  • ÖNORM B 1997-1-1
  • NF EN 1997-1
  • BS EN 1997-1
  • UNI EN 1997-1 mit NTC 2018
  • UNE EN 1997-1
  • EN 1998-5
  • DIN 1054
  • DIN 4085
  • SIA 267
  • BS 8002
  • EAU
  • EAB
