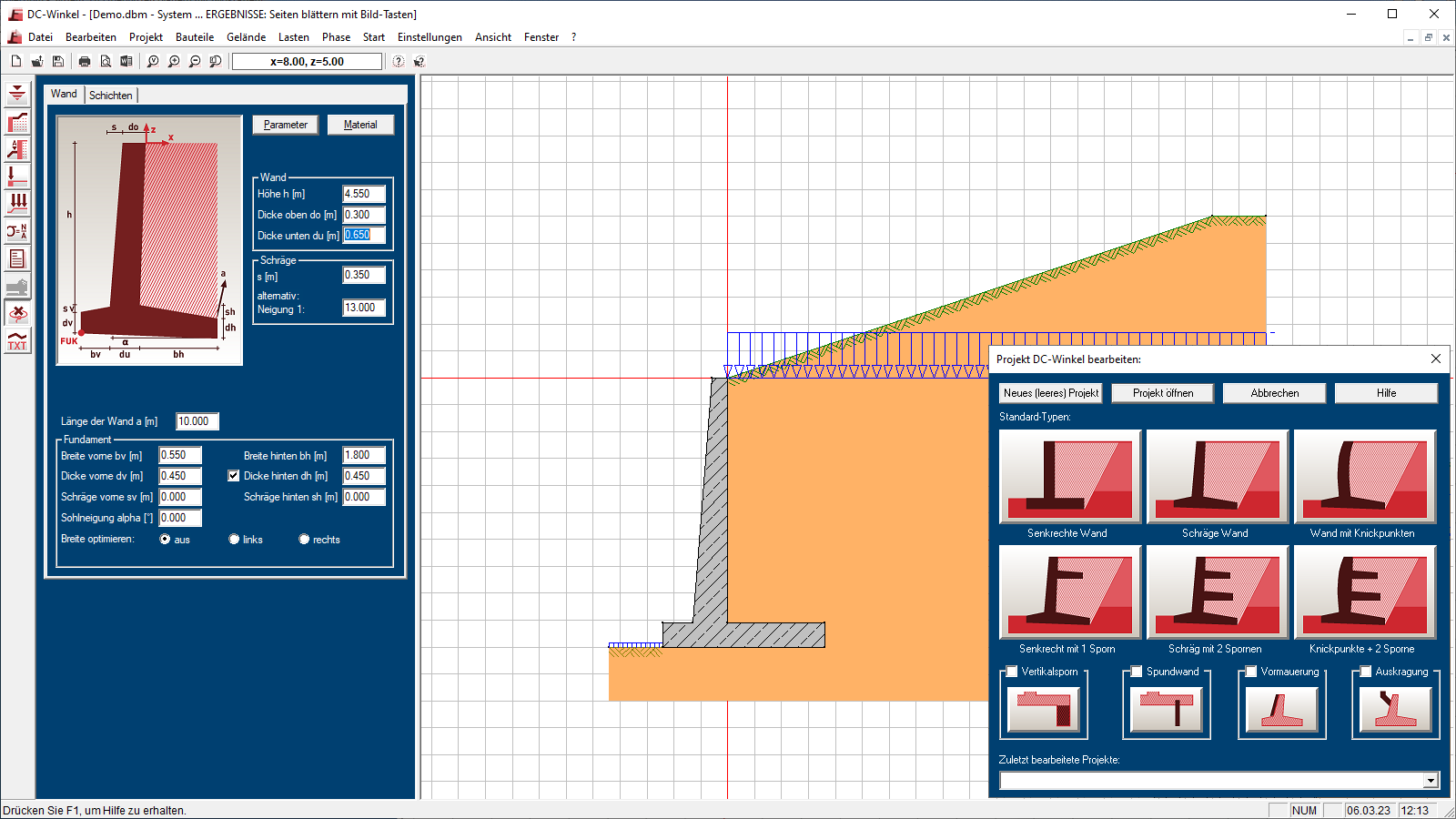

Beschreibung

• Winkelstützmauer mit geraden oder geneigten Wänden
• Wahlweise mit Sporn, Kragplatten, Auskragungen, Vormauerung und Vertikalsporn
• Variable horizontale Bodenschichtung und optionale Berücksichtigung einer Hinterfüllung
• Horizontales und geneigtes Gelände
• Darstellung verschiedener Bauzustände als Aushubzustände mit Böschungen
• Eingabe der Grundwasserstände zur Berücksichtigung des Auftriebs
• Zur genauen programminternen Modellierung des Systems (u.a. Geländeverlauf und Bodenschichtung) ist ein Import von DXF-Grafiken als Hintergrund möglich
• Mehrere Lastfälle mit vertikalen und horizontalen Einzellasten, vertikalen Streckenlasten als statische oder dynamische Last sowie Einzelmomenten, Berücksichtigung von Erdbebenlasten
• Unterschiedliche Erdruckansätze (aktiv, erhöht aktiv, Erdruhedruck) für Wandbemessung und Standsicherheitsnachweise, optionaler Ansatz von Verdichtungserddruck und Erddruckumlagerung
• Nachweise der Standsicherheit: Kippen, Gleiten, Grundbruch und Geländebruch
• Nachweis hydraulischer Grundbruch bei unterschiedlichen Wasserständen vor und hinter der Wand
• Berechnung der Bodenpressung und Setzung
• Stahlbetonbemessung der Wand
• Optimierung der Fundamentbreite
• Detaillierte und grafische Ausgabe der einzelnen Lastfälle
• Ausgabemöglichkeiten: Drucker, PDF
• Schnittstellen: RTF-Export nach MS Word, Grafik-Export in JPG-Format, DXF-Export

Normen Grundbau

• EN 1997-1
• DIN EN 1997-1
• ÖNORM B 1997-1-1
• NF EN 1997-1
• BS EN 1997-1
• UNI EN 1997-1 mit NTC 2018
• UNE EN 1997-1
• EN 1998-5
• DIN 1054
• DIN 4085
• SIA 267

Normen Stahlbeton

• EN 1992
• DIN EN 1992
• ÖNORM B 1992
• NF EN 1992
• BS EN 1992
• UNI EN 1992
• DIN 1045
• SIA 262
• ÖNORM B 4700
• BS 8110
