DC-Böschung

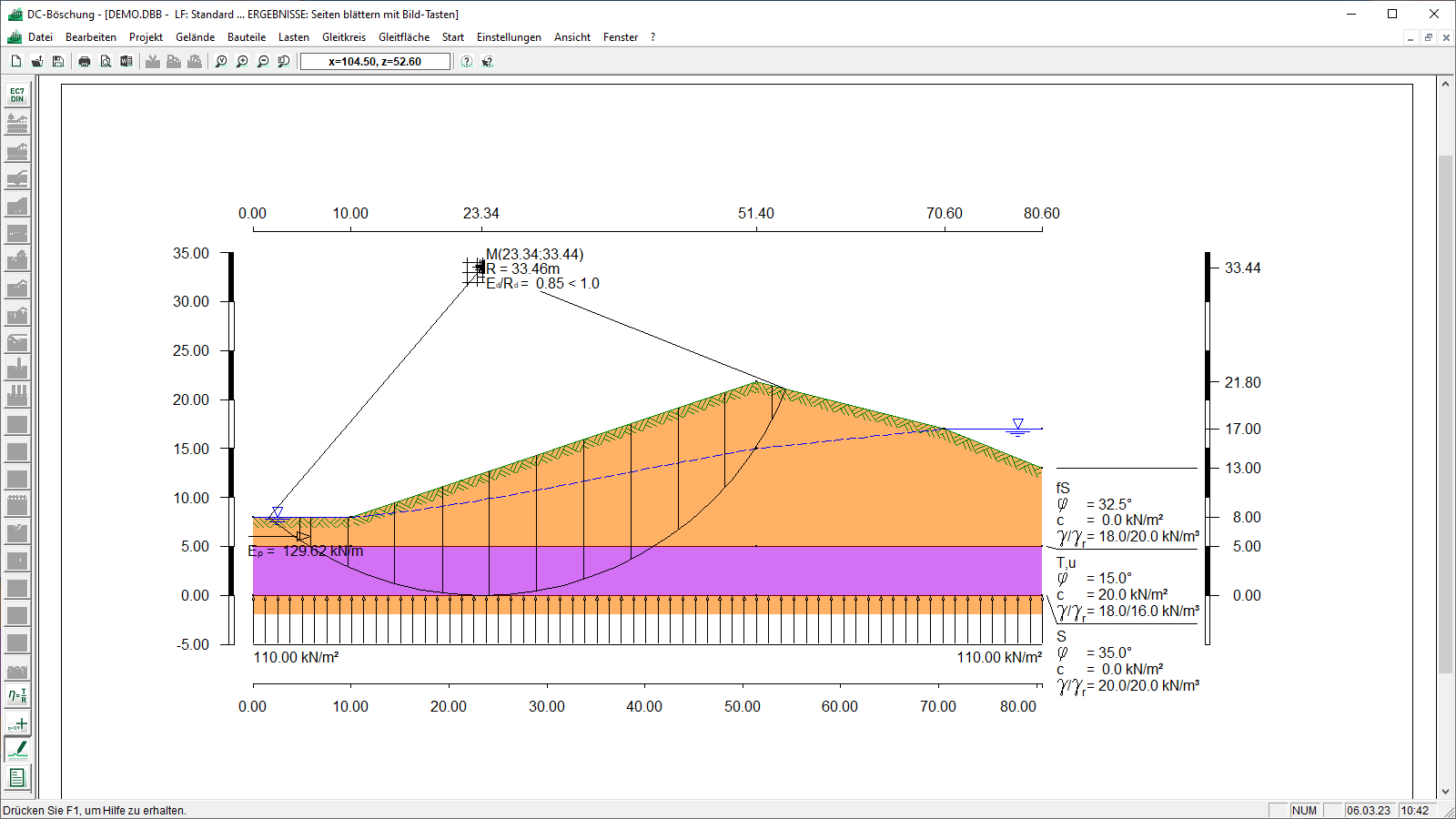

Mit DC-Böschung lässt sich die Sicherheit von Böschungs- und Geländebruch basierend auf den Verfahren nach Krey-Bishop (Gleitkreis) und Janbu (beliebige Gleitflächen) bestimmen. Die Böschung, die Bodenschichten und das Grundwasser können beliebig verlaufen. Optional lassen sich Bauteile wie Stabilisierungssäulen oder Spundwände zur Erhöhung der Scherkraft im Boden berücksichtigen.
Videos
DCBoes.avi
16,43MB
DCBoes.wmv
13,92MB
Youtube Videos
Beschreibung
- Beliebiger Böschungs- und Schichtverlauf
- Berücksichtigung von Gebäuden, Bauteilen (u.a. Stabilisierungssäulen) und Ankern
- Beliebiger Grundwasser- und Sickerwasserverlauf, Berücksichtigung von Auftrieb und Porenwasserdruck/ -überdruck und Ansatz von artesischem Wasserdruck unter undurchlässigen Bodenschichten möglich
- Zur genauen programminternen Modellierung des Systems (u.a. Geländeverlauf und Bodenschichtung) ist ein Import von DXF-Graphiken als Hintergrund möglich
- Mehrere Lastfälle mit vertikalen und horizontalen Einzellasten, vertikalen Streckenlasten und Einzelmomenten, Berücksichtigung von Erdbebenlasten
- Berechnung nach Krey-Bishop (Gleitkreise) und Janbu (beliebige Gleitflächen)
- Berechnung mit Teilsicherheitsbeiwerten oder globaler Sicherheit je nach Wahl der Norm
- Automatische Bestimmung der minimalen Sicherheit
- Iteration von Mittelpunkt und/oder Radius, Iterationsverfahren mit Partikelschwarmoptimierung (PSO) für gerade Gleitflächen nach Janbu
- Optionale Iteration der Ankerlängen zur Einhaltung einer erforderlichen Sicherheit
- Berechnung der Böschungen aus DC-Baugrube, DC-Unterfangung und DC-Grundbruch
- Detaillierte und grafische Ausgabe der einzelnen Lastfälle
- Ausgabemöglichkeiten: Drucker, PDF
- Schnittstellen: RTF-Export nach MS Word, Grafik-Export in JPG-Format, DXF-Export
Normen
- EN 1997-1
- DIN EN 1997-1
- ÖNORM B 1997-1-1
- NF EN 1997-1
- BS EN 1997-1
- UNI EN 1997-1 mit NTC 2018
- UNE EN 1997-1
- EN 1998-5
- DIN 1054
- DIN 4084
- SIA 267
Siehe auch Integrierte Grundbaustatik DC-Integra mit Schnittstelle zu DC-Böschung
