DC-Setzung

Das Programm DC-Setzung berechnet die Setzungen mit dem Steifemodulverfahren für beliebig viele Lastflächen mit gegenseitiger Beeinflussung. Der Baugrund kann über Bohrpunkte festgelegt werden. Dabei wird der Schichtverlauf dazwischen interpoliert. Der Setzungsverlauf kann sowohl in Schnitten als auch über die Fläche mit Höhenlinien oder Farbverlauf dargestellt werden.

Screenshots
Dokumente
DCSetzung.pdf

1,39MB

Videos
DCSetzung.wmv

21,89MB

Beschreibung
  • Beliebige Anzahl von Rechteck- und Kreisfundamenten mit starren oder schlaffen Lastflächen und gegenseitiger Beeinflussung
  • Variable Eingabe der Bodenschichten über Bohrpunkte mit Interpolation des Schichtverlaufs
  • Eingabe vom Grundwasserstand zur Berücksichtigung des Auftriebs
  • Zur genauen programminternen Modellierung der Fundamentabmessungen ist ein Import von DXF-Graphiken als Hintergrund möglich
  • Mehrere Lastfälle mit vertikalen Einzel-, Linien- und Flächenlasten und Einzelmomenten um x- und y-Achsen
  • Exakte Berechnung der Setzungen mit dem Steifemodulverfahren und der Ermittlung der Spannungsverteilung im Boden nach den Verfahren von Steinbrenner, Borowicka, Jelinek sowie Lorenz/Neumeuer

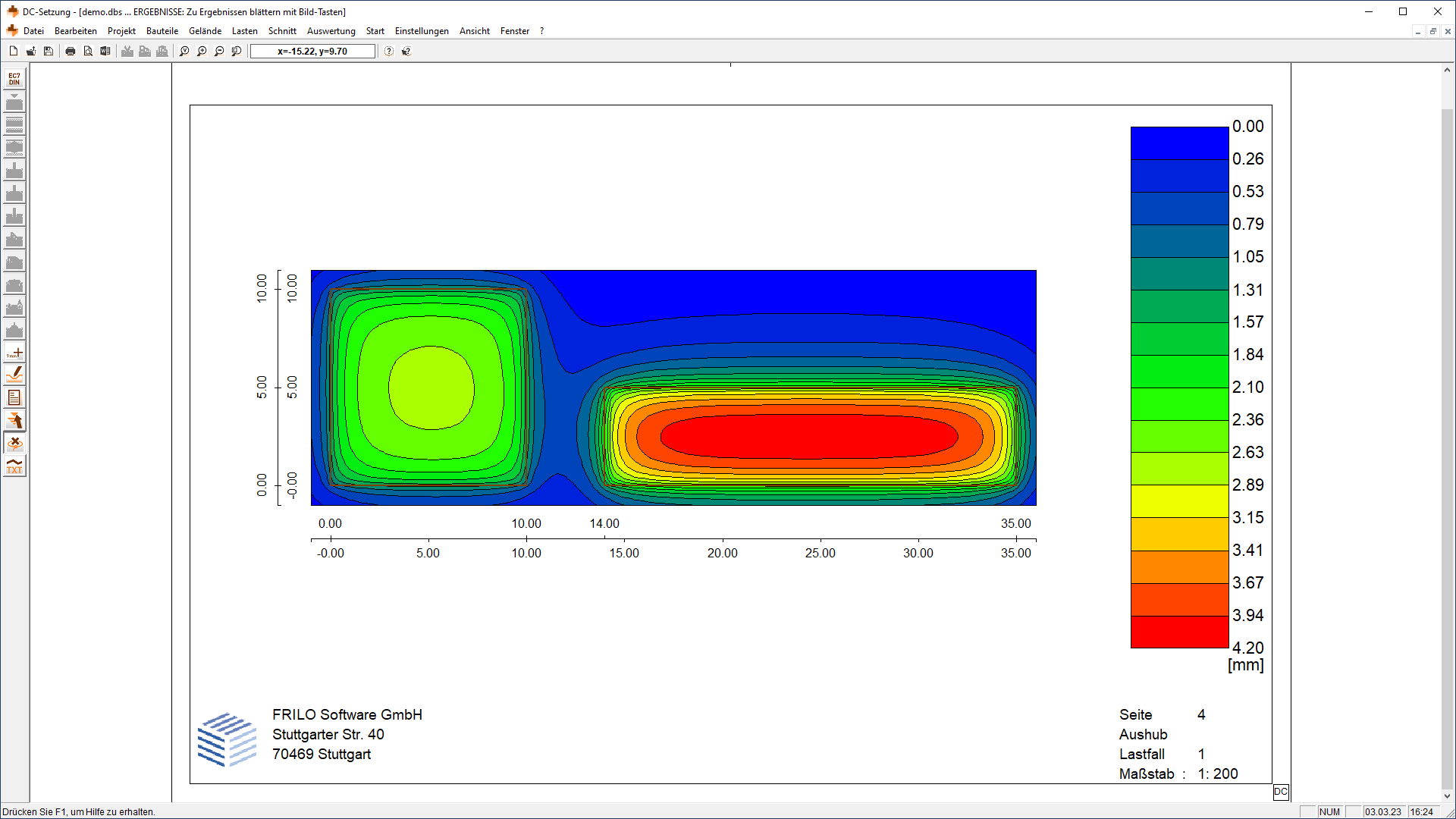

  • Darstellung des Setzungsverlaufs im Gelände mit Höhenlinien oder Farbflächen und in den beliebig festgelegten Schnitten
  • Darstellung des Spannungsverlaufs über die Tiefe an beliebig festgelegten Auswertepunkten
  • Ausgabemöglichkeiten: Drucker, PDF
  • Schnittstellen: RTF-Export nach MS Word, Grafik-Export in JPG-Format, DXF-Export

Normen

  • EN 1997-1
  • DIN EN 1997-1
  • ÖNORM B 1997-1-1
  • NF EN 1997-1
  • BS EN 1997-1
  • UNI EN 1997-1 mit NTC 2018
  • UNE EN 1997-1
  • DIN 1054
  • DIN 4019
  • SIA 267
