DC-Pieu

Le programme DC-Pieu permet de calculer des pieux individuels, tels que pieux forés, pieux battus et pieux refoulés. Les pieux peuvent être calculs comme pieux en compression ou en tension. Les valeurs caractéristiques, telles que frottement latéral, pression maximale et module de rigidité (pour le lit de pose), doivent être définies pour les couches de sol. Les valeurs caractéristiques pour la pression maximale et le frottement latéral sont enregistrées selon DIN 1054, ÖNORM B 1997 et pieux EA.

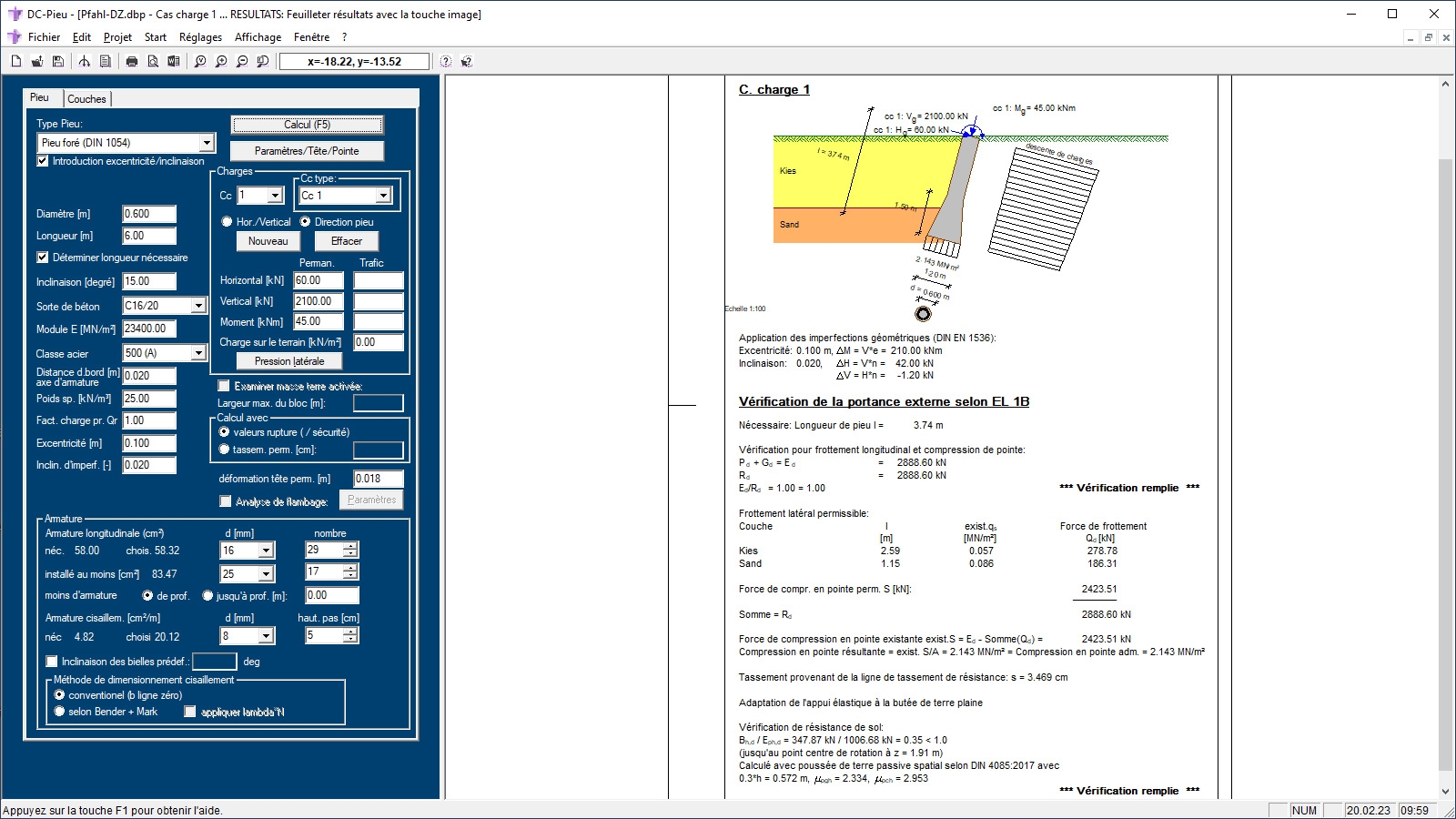

Screenshots
Beschreibung
  • Type de pieux sélectionnables: pieux forés, pieux refoulés (pieux battus) et micro-pieux (pieux injectés)
  • Comme pieu en compression ou en tension
  • Vertical ou incliné
  • Élargissement de la base en option pour les pieux forés
  • Couches de sol horizontales variables avec indication des valeurs caractéristiques: frottement latéral, pression maximale et module de rigidité pour le lit de pose
  • Valeurs caractéristiques enregistrées pour le frottement latéral et la pression maximale selon DIN 1054, ÖNORM B 1997 et pieux EA pour sols et roches cohésifs et non cohésifs
  • Terrain horizontal
  • Il est possible d’importer des graphiques DXF comme arrière-plan pour une modélisation interne précise du système (couches de sol entre autres)
  • Plusieurs cas de charges verticales, horizontales ou charges individuelles agissant dans la direction des pieux, moments individuels et pression latérale en tant que charge linéaire sur la hauteur du pieu, charges à grande échelle sur le terrain
  • Calcul et représentation du lit de pose, des efforts internes et de la déformation du pieu
  • Calcul de la sécurité et du tassement existants pour une charge donnée ou de la charge admissible pour un tassement donné à partir de la courbe résistance-tassement
  • Calcul de la sécurité pour une longueur existante ou une longueur requise du pieu
  • Calcul et représentation de la courbe résistance-tassement/soulèvement pour pieux forés et pieux battus selon Pieux EA et pour micro-pieux selon la méthode Ischebeck
  • Vérification de la stabilité externe via le frottement latéral et la pression maximale pour les charges verticales et via un lit de pose élastique avec adaptation à la pression de terre passive pour les charges horizontales
  • Vérification du poinçonnement avec propagation de la charge pour les couches de sol les plus pauvres
  • Vérification du corps de terre activé pour les pieux en tension
  • Vérification de la capacité portante interne selon EC2 et EC3
  • Calcul en option des pieux dans les talus, p. ex. pour les murs antibruit, avec DC-pieu/Mab selon la méthode de Vogt
  • Sortie détaillée et graphique des cas de charge individuels
  • Options de sortie: imprimante, PDF
  • Interfaces: RTF-Export vers MS Word, Grafik-Export au format JPG, DXF-Export



Normes Fondations

  • EN 1997-1
  • DIN EN 1997-1
  • ÖNORM B 1997-1-1
  • NF EN 1997-1
  • BS EN 1997-1
  • UNI EN 1997-1 avec NTC 2018
  • UNE EN 1997-1
  • DIN 1054
  • DIN EN 1536
  • BS 8004
  • SIA 267
  • ÖNORM B 4440
  • Pieux EA

Normes Béton armé

  • EN 1992
  • DIN EN 1992
  • ÖNORM B 1992
  • NF EN 1992
  • BS EN 1992
  • UNI EN 1992
  • DIN 1045
  • SIA 262
  • ÖNORM B 4700
  • BS 8110

Normes Construction métallique

  • EN 1993
  • DIN EN 1993
  • ÖNORM B 1993
  • NF EN 1993
  • BS EN 1993
  • UNI EN 1993
  • SIA 263
  • BS 5950
