Beschreibung

• NOUVEAU avec fonction d'export BoreholeML pour livraison de données de forage aux services géologiques des ministères fédérales

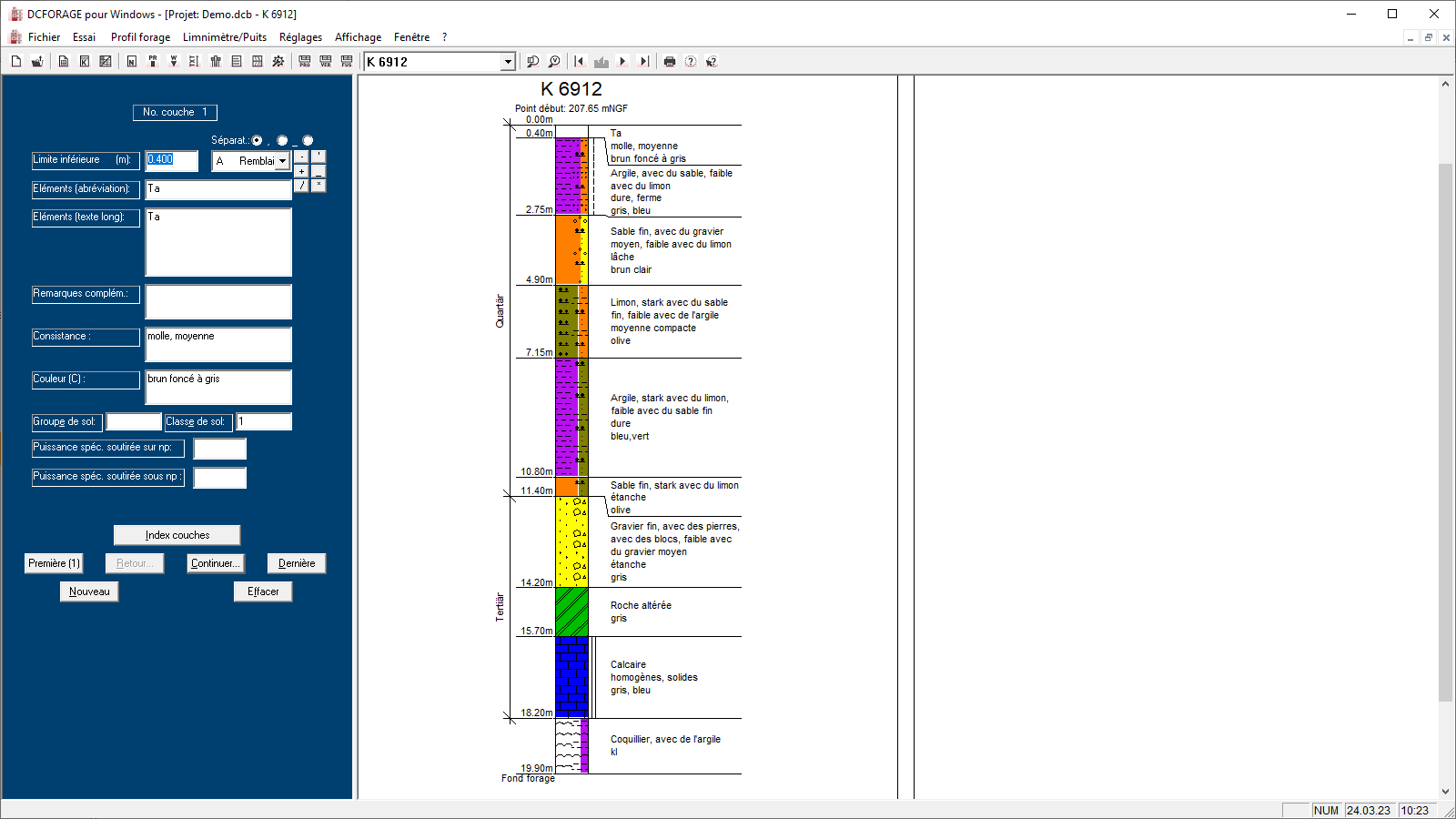

• Représentation des profils de forage selon la norme
• L’éditeur de symboles peut être complété à volonté : abréviations, textes descriptifs, symboles et couleurs
• Représentation des niveaux d’eau à côté du profil de forage (eau au repos, eau d’infiltration, montée)
• Représentation possible des échantillons à côté du profil de forage (non perturbé, perturbé, échantillon carotté, échantillon d’eau)
• Représentation des sondes géothermiques avec tête de sonde et tubes colorés
• Représentation de l’installation de puits et de piézomètres selon DIN 4943, y compris multi-niveaux
• Configuration étendue en matière de représentation, entre autres concernant le type de sol principal et secondaire, la couleur, la consistance, etc.
• Création d’une liste des couches selon les normes DIN EN ISO 22475-1, DIN 4022 T. 1 (incluse en standard dans DCFORAGE-LC) ou DIN 4943
• Description du sol possible en texte court et long, conversion automatique en texte long en cas de description par désignation courte
• Description possible de la couleur et de la consistance ainsi que du groupe de sol et de la classe de sol possible
• Sauvegarde de la base de données en fonction du projet
• Formats de plans de DIN A4 à A0 et formats libres
• Options de sortie : imprimante, PDF
• Interfaces d’importation : format SEP et format de fichier texte ASCII en tant qu’options supplémentaires
• Interfaces d’exportation : Grafik-Export au format JPG, DXF-Export, format SEP et format de fichier texte ASCII en tant qu’options supplémentaires
• Interfaces avec d’autres programmes DC : création de coupes géologiques avec disposition adaptée à la position et la hauteur des profils de forage saisis avec DCSECTION; compilation des forages et autres tests avec DCLABTEGRA
• Option supplémentaire Répertoire des couches selon DIN 4022, partie 2, forage dans la roche (roche dure), avec DCFORGAGE-LC2
• Option supplémentaire Répertoire des couches selon DIN 4022, partie 3, extraction d’échantillons carottés dans le sol (roche meuble), avec DCFORAGE-LC3
• Option supplémentaire DCFORAGE-Géothermie pour déterminer la puissance d’extraction selon la fiche technique VDI 4640
• Option supplémentaire Représentation des valeurs mesurées avec DCFORAGE-Enregistreur de données
• Option supplémentaire Interface Importation et Exportation de données de profil de forage au format fichier texte avec DCFORAGE ASCII
• Option supplémentaire pour l’importation et l’exportation de données de forage au format SEP avec DCFORAGE-SEP
• Option supplémentaire Représentation des sondages par battage des trous de forage (BDP)/Standard Penetration Tests (SPT) avec DCFORAGE-STAN

Normes

• DIN 4023
• EN ISO 14688
• SN 640 034
• SN 670 008
• ÖNORM B 4400-1
• BS 5930
